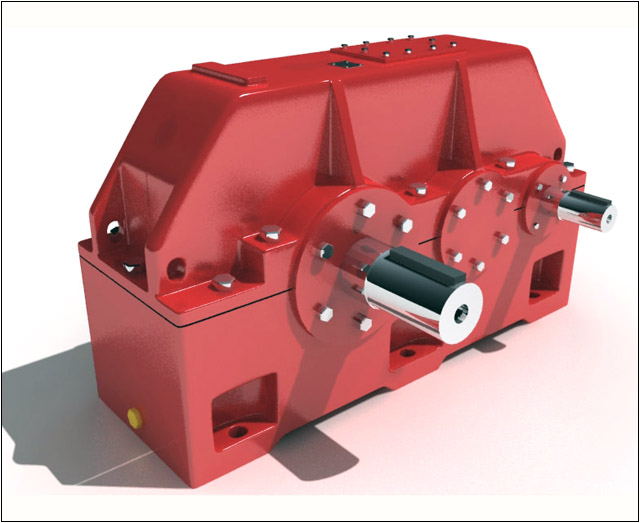

Редукторы типа Ц2Н

Редукторы цилиндрические двухступенчатые узкие горизонтальные с передачей Новикова, общемашиностроительного применения типов Ц2У-315, Ц2У-355, Ц2У-400, Ц2Н-450,

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:

нагрузка постоянная, переменная, реверсивная или в одну сторону;

работа с остановками и длительная (круглосуточная);

вращение в любую из сторон;

частота вращения первичного вала до 1500 об/мин;

атмосферные условия типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;

климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Объём заливаемого масла в редуктор Ц2У-315 равен 30 литров;

Объём заливаемого масла в редуктор Ц2У-355 равен 35 литров;

Объём заливаемого масла в редуктор Ц2У-400 равен 60 литров;

Объём заливаемого масла в редуктор Ц2Н-450 равен 90 литров;

Объём заливаемого масла в редуктор Ц2Н-500 равен 110 литров;

ПРИМЕЧАНИЯ:

При работе в реверсивном режиме, т. е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу , указанные в таблице, должны быть снижены на 30 %;

Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора;

Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для 31, 32, 33 должна быть уменьшена в два раза;

Редукторы сборок 31, 32, 33 изготавливаются и поставляются по согласованию с заводом-изготовителем.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Редуктор Ц2Н-500-40-21-У2 , где:

Ц2Н - тип редуктора;

500 - межосевое расстояние 500 мм;

40 - номинальное передаточное число;

21 - вариант сборки редуктора

У2 - исполнение для умеренного климата, кат. размещения 2
