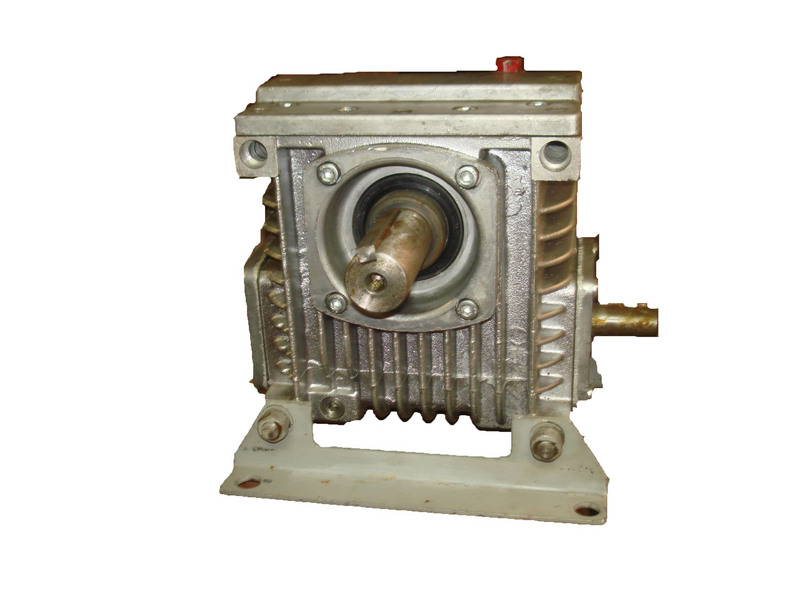

Редуктор типа 1Ч-63а

Редуктор червячный одноступенчатый универсальный 1ч-63а является редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 ГОСТ 15150-69.

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:

нагрузка постоянная, переменная, реверсивная или в одну сторону;

работа с остановками и длительная (круглосуточная);

вращение в любую из сторон;

частота вращения первичного вала до 1800 об/мин;

температура внешней среды — от минус 40°С до плюс 50°С;

внешняя среда — неагрессивная, невзрывоопасная.

Объём заливаемого масла 0.55...0.9 литра;

Масса редуктора в алюминиевом корпусе 12 кг.

Масса редуктора в чугунном корпусе 16 кг.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Редуктор 1Ч-63a-20-53-1-2-У2 , где:

1Ч - тип редуктора;

63 - межосевое расстояние 63 мм;

20 - номинальное передаточное число;

53 - исполнение по варианту сборки по ГОСТ 20373-80;

1 - исполнение по схеме расположения червячной пары;

2 - вариант крепления лап;

У2 - исполнение для умеренного климата, кат. размещения 2
